四平发电机特性综合测试仪测试参数的介绍由于在本系统中测试参数的设定在自动测试时对测量结果的判定，测量精度的准确性和测试数据报表的打印都起着重要的作用。所以在介绍测试程序的使用之前要将测试参数库进行详细的介绍。所谓字段就是各种要求输入的参数值。这里逐一介绍。 1)“电机型号”:通过树形结构，自定义类别，方便对型号进行归类，查找。可以查找并选择电机的各项参数。此字段的值在数据库中是的，如果在输入中有重复的“电机型号”出现将会出现错误提示。多可以输入40个字符。2)“电机相数”:电机类型的选择。可以在“单相”和“三相”中进行选择(特殊型号设备可能有其它类型可选择)。3)“电阻1上限”:三相电机三相绕组或单相电机副相绕组直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。4)“电阻1下限”:三相电机三相绕组或单相电机副相绕组的直流电阻在标准温度下的下限值，单位为Ω。5)“电阻2上限”:单相电机主绕组的直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。(注:此项只在单相电机测试中用到，三相电机可以不设置)。6)“电阻2下限”:单相电机主绕组的直流电阻在标准温度下的下限值，单位为Ω。(注:此项只在单相电机测试中用到，三相电机可以不设置)7)“电阻平衡”:三相电阻的不平衡度上限。默认值为3％。输入范围为0~100。(注:此项只在三相电机测试中用到，单相电机可以不设置)

发电机特性综合试验仪四平

四平发电机特性综合测试仪谐波分析程序谐波分析程序只针对交流正弦信号有效，将待分析的曲线的一至两个完整周期的信号置于示波器窗口（请勿选择过多的信号周期，否则会造成分析的分辨率下降）如图22所示。当选择好完整的信号周期后，按照图19所示选择对应的数据分析通道，仪器自动计算出该信号的总谐波含量以及各次谐波含量，分析结果展示如图23所示。生成WORD文档按钮能将当前展示窗口中的所有数据转换成WORD报告。图23谐波分析结果展示3.15 图形编辑程序所有采集的试验数据和信号组合运算后的数据组成的示波器图形都可以进行图形编辑，点击图形编辑后当前窗口中的示波器图形会被导入至图形编辑器如图24所示。图24 图形编辑图形编辑项目包括添加文字标识，修改文字标识，删除文字标识，改变图形背景和颜色，改变当前坐标系显示。其中添加文字标识后，仪器提示用户设置文字的内容和大小，标识会被自动放置在示波器中心，用户通过鼠标拖动改变标识的位置。当用鼠标单击某一标识后该标识被选中，用户可以对选中的标识进行属性修改和删除操作，标识设置窗口如图25所示。图25 标识设置当某一坐标系被选中时该坐标系会被显示，否则坐标系将不会显示在图形中，坐标系显示的顺序和示波器是完全一致的。选择彩色图形后则编辑器中当前图形的背景色变成白色，用户可以通过颜色选择设置某一曲线的颜色，通过切换曲线选择改变当前的操作曲线。选择黑白图形后则编辑器中显示背景为白色，曲线为黑色

<四平>天正华意电气设备有限公司
发电机特性综合试验仪四平 <四平>天正华意电气设备有限公司

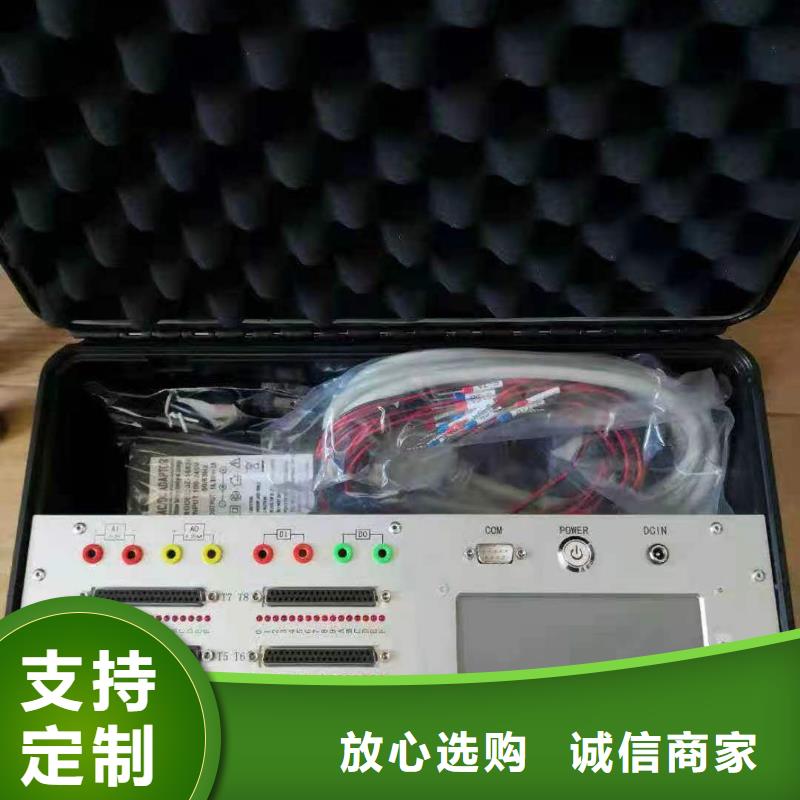

四平发电机特性综合测试仪 仪器简介波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10％阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

四平发电机特性综合测试仪系统配置发电机特性综合测试仪 一台 鼠标一个计算机键盘 一个钳式电流传感器 三把电源线 一根接地线 一根测试线 一组（12根）直流量短路线二根使用说明书二本十一、售后服务若因本产品的质量问题而不能正常使用的，本公司将有如下的服务承诺：1．三个月内包退，一年包换，三年免费维修，终身优惠维修。2．根据顾客要求免费上门安装调试。3．对顾客投诉48小时内答复处理。4．返修品一个月内送达客户手中。以上服务承诺不包括人为损坏及操作不当对仪器造成的损坏。软件安装须知：将提供光盘上“发电机测试”文件夹复制到电脑中，并将该文件夹中所有文件的属性该为“存档”。功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。

<四平>天正华意电气设备有限公司 发电机特性综合试验仪四平
<四平>天正华意电气设备有限公司

四平发电机特性综合测试仪模拟通道类型录波仪将模拟通道定义为4种类型，即交流信号、直流信号、转速、4～20mA信号。每个类型各有不同的计算方法。交流信号：用RMS（均方根）算法计算有效值。当外接互感器（如PT、CT）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如15KV/100V、12kA/5A。直流信号：采用20ms平均值计算有效值。当外接互感器（分流器）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如1500A/75mV。转速：转速通道处理并提取转速信号的过零点信息，根据过零点计算转速、功角等参量。转速信号的变比是极对数的含义。详见5.7.1。4～20mA信号：与直流信号同样是采用20ms平均值计算有效值。当外接变送器时，4mA对应值、20mA对应值分别输入变送器4mA、20mA对应的一次值。2.4 开关量通道标配为外接8路无源节点（通道内部输出＋24V）8路有源节点（有源节点外部电压：DC12V～220V）。也可根据用户要求配置有源节点的电压范围。同步采样开关量通道多可配置32路。2.5 派生量录波仪多可设置24路派生量，各类型的准确度如表3所示。派生量的具体种类及设置参见“5.3.1 派生量”。

发电机特性综合试验仪四平

四平发电机特性综合测试仪系统设计依据标准：电机产品试验项目和方法均符合下列标准的 版本，但不仅限于下列标准。1、 GB755/IEC 60034-1《旋转电机 定额和性能》。2、 GB/T1032-2012《三相异步电动机试验方法》。3、 GB/T9651《单相异步电动机试验方法》。4、 GB14711-2013《中小型旋转电机要求》。5、 GB12350《小功率电机要求》。6、GB/T22670-2008 《变频器供电三相笼型感应电动机试验方法》系统软件采用全中文操作，Windos10系统，人机对话简捷方便，系统软件设立电机标准参数数据库（数据库可按日期、序号，电机型号等储存，也可根据用户要求设立），标准数据库具有权限管理功能，通过密码进入或修改。系统对测试数据具有自动记录（三线制检测匝间、对地工频耐压、对地绝缘电阻合格，记录表格默认其相间工频耐压、相间绝缘电阻合格）、判定结论和保存功能。并可用多种方法进行查询，软件对检测记录的数据具有统计分析及打印功能，并可将测试数据导入到Excel表格，还可根据用户要求进行表格设计（加入甲方公司图文标识）。系统具有较强抗电磁干扰能力。该系统操作简单易学，具有高可靠性及抗干扰能力，此系统即适用于任何环境的实验室及车间，系统软件终身免费升级

<四平>天正华意电气设备有限公司 发电机特性综合试验仪四平

四平发电机特性综合测试仪电气试验作为发电机总启动电气试验仪使用时，录波仪需要连接PC机，使用PC机软件（电气试验Trial.exe）进行试验。PC机软件包的电气试验功能支持用户建立试验模板和动态参数绑定，可以进行多种试验。在与电气试验程序联机后，录波仪的设置功能、故障记录功能被禁止，此时故障判据不再被监测。当电气试验退出后，录波仪自动回复全部功能。进行电气试验前，可参考以下步骤做试验准备：参量配置、建立本次试验用文件夹在试验程序中，加载试验机组的配置文件，或手工设置相关参数，如额定值、变比等。为正确表示被测参量值（一次值），变比、额定值、单位、小数点需要正确设置；其中小数点，可按有效位占总量程的0.1％ ～ 0.3％选择。检查试验模板：可模拟进入要做的试验项目，检查试验模板是否需要调整。必要时，根据试验要求创建新的模板。特性类试验是按照试验模板内绑定的参量名称、代号，在参量配置中查找对应参量的，如果当前参量名称、代号与原有模板内绑定的名称不符，则程序会给出参量不存在的提示。而其它如同期试验、进相试验等，也需要检查绑定的参量。录波仪软件程序中包含常用的试验模板。如果用户修改了参量名称、代号等，这些模板应作相应的调整。接线:注意事项请参见“4.3信号接线”。参量配置：录波仪有16开入量通道、32路模拟量通道，并且可以配置多至24路派生量。这些参量的名称、代号、额定值、变比等，应根据具体的机组进行设置。在试验前，应做正确的参数配置。此对话框中，也可以输入机组名称。如“＊＊电厂＊＊机组”。使用这一套参量配置进行的所有电气试验，其试验数据文件的文件名都将包含此机组名。

<四平>天正华意电气设备有限公司 发电机特性综合试验仪四平

四平发电机特性综合测试仪如果是已有电厂，接着再选择要试验的机组号；如果没有要试验的电厂或机组，则选择添加电厂和添加机组按键，以及励磁方式（机端励磁或旋转励磁）如果是机端励磁，则在记录发电机空载和短路曲线时，必须将发电机转子电流（励磁电流）接入If通道。如果是旋转励磁，则在记录发电机空载和短路曲线时，必须将励磁机转子电流（副励磁电流）接入ILf通道。对于不选用的直流通道，用短接线短接。在测试界面的菜单栏中选择选项→系数表，出现以下画面。这个表中的数字在仪器出厂前已填写好，用户不要轻易改变。如果发现某个通道的数据有偏差，可通过修改这个表中相应通道系数达到校正的目的。校正方法在后面有介绍。六、 发电机测试选择好要做试验的机组后，在试验界面的菜单中选择任务→试验然后会进入一个试验选项，根据将要进行的试验，进行选择，界面如下：从中选择将要进行的试验类型，接着选择要测量的参数、一次到二次的变比、一次值的额定值。精度指的是保留小数点后的位数。在交流参数表中选择要记录的参数后，点击下一步，进入直流量的选择表，选择完记录参数后，然后点击下一步，进入启动方式的选择和显示界面设置。变比的设定：在上面交流参数表格中，均填入一次值，系统自动求变比；在下面的直流量表格中，Uf变比直接添1，If（发电机转子电流）和Ilf（励磁机转子电流）添分流器原边值。参数的选择：发电机空载、短路试验除了要选择发电机定子参数外，还必须选择If（发电机转子电流，机端励磁时选）或Ilf(励磁转子电流，旋转励磁时选)，发电机灭磁、零起、10％阶跃试验可只选择发电机定子参数，也可在选择发电机定子参数的同时选择励磁电压励磁电流和副励磁电流。对于以时间为参变量的试验（零起试验、10％阶跃试验、灭磁试验）可选择人工启动方式或自动启动方式，界面如下

四平发电机特性综合测试仪录波仪是集成了故障录波、电气试验、综合电力监测功能的便携式仪器，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。录波仪是本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、试验、监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。配套的上位机软件，具备与录波仪相同的软件界面，可经由局域网与录波仪连接，实现仪器功能的远程扩展，具备与录波仪本机基本相同的功能，包括监测、录波、试验、设置等等。录波仪主要功能包括：故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、诊断。实时监测：录波仪接入了16路开关量、32路模拟量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、零序、负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。

<四平>天正华意电气设备有限公司 发电机特性综合试验仪四平

四平发电机特性综合测试仪 通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。图14 示波器的坐标设置坐标设置对话框如图14所示通过小值和值来定义当前信号展示时的坐标范围，调整坐标范围可以实现对曲线的放大和缩小，通道小数点位数用于控制示波器数据展示和分析时小数点位数，此项决定了此通道数据在系统中展示时所使用的小数点位数。X轴设置即为时间轴的范围设置，将X坐标小数点增多将可以增加时间分析的分辨率。坐标系选择可以选择4条曲线的坐标作为当前显示的坐标系。当设置的X轴范围超过限制时，仪器会自动调整至允许设置的值。2） 图形的放大与缩小仪器提供四种方式对当前窗口的波形进行放大与缩小，种方式是使用示波器左边快捷工具栏的放大与缩小工具，第二种方式是调整波形的坐标范围，第三种通过按下鼠标或者一直按触摸屏在LCD上绘制一个矩形区域以实现对图形的缩放，第四种是通过示波器右边快捷工具栏对特定曲线进行放大和缩小。其中波形放大，缩小和矩形区域缩放控制这两种方式是针对当前窗口的所有信号进行的操作，而坐标调整和特定曲线的缩放则是针对特定的某一条曲线，并且对特定曲线的缩放只影响Y坐标的调整3) X轴放大与缩小X轴的放大与缩小操作是指调整当前示波器图形的时间窗口，并不改变曲线的Y轴坐标范围。4）图形定位在示波器左边快捷工具栏可以启动或者关闭数据定位操作，启动数据定位操作后，示波器中会显示一条定位红线如图22所示，示波器数据框会显示当前红线对应的时间，以及该时刻各个通道的数值

<四平>天正华意电气设备有限公司 发电机特性综合试验仪四平

四平发电机特性综合测试仪 通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。图14 示波器的坐标设置坐标设置对话框如图14所示通过小值和值来定义当前信号展示时的坐标范围，调整坐标范围可以实现对曲线的放大和缩小，通道小数点位数用于控制示波器数据展示和分析时小数点位数，此项决定了此通道数据在系统中展示时所使用的小数点位数。X轴设置即为时间轴的范围设置，将X坐标小数点增多将可以增加时间分析的分辨率。坐标系选择可以选择4条曲线的坐标作为当前显示的坐标系。当设置的X轴范围超过限制时，仪器会自动调整至允许设置的值。2） 图形的放大与缩小仪器提供四种方式对当前窗口的波形进行放大与缩小，种方式是使用示波器左边快捷工具栏的放大与缩小工具，第二种方式是调整波形的坐标范围，第三种通过按下鼠标或者一直按触摸屏在LCD上绘制一个矩形区域以实现对图形的缩放，第四种是通过示波器右边快捷工具栏对特定曲线进行放大和缩小。其中波形放大，缩小和矩形区域缩放控制这两种方式是针对当前窗口的所有信号进行的操作，而坐标调整和特定曲线的缩放则是针对特定的某一条曲线，并且对特定曲线的缩放只影响Y坐标的调整3) X轴放大与缩小X轴的放大与缩小操作是指调整当前示波器图形的时间窗口，并不改变曲线的Y轴坐标范围。4）图形定位在示波器左边快捷工具栏可以启动或者关闭数据定位操作，启动数据定位操作后，示波器中会显示一条定位红线如图22所示，示波器数据框会显示当前红线对应的时间，以及该时刻各个通道的数值
