四平SF6气体抽真空充气装置 回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。

<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平

四平SF6气体抽真空充气装置开启冷冻压缩机吸入氟里昂，注意此时应控制氟里昂钢瓶阀门开启度，避免流量过大使压缩机积液。充注过程中注意氟里昂钢瓶重量变化，达到充注量后即可停止充注。关闭氟里昂钢瓶阀门、截止阀，恢复正常工作状态。如果制冷剂过量，应从储液排气口放出R22。6.4、净化、干燥系统6.4.1油分离器装置中有两只油分离器，安装在SF6压缩机出口。6.4.2干燥过滤器干燥过滤器应定期再生处理或更换分子筛，若长期停机或发现SF6气体含水量超过标准，应在使用前进行再生处理。6.5、仪表本装置主要仪表有压力表、真空计，用户应根据仪表计量规定，定期进行校验。真空计在需观察时打开电阻真空计开关，内置电磁阀指示灯亮，观察完毕关闭电阻真空计开关。七、常见故障和方法下面分电器、真空泵、压缩机、冷冻系统、净化干燥系统、仪表、系统等几个方面列出了SF6回收装置不能正常工作可能遇到的故障。请注意：调换任何部件，必须首先切断回收装置总电源。7.1、电器序号故障可能的原因处理方法1SF6回收装置连接后，推上电源后15秒内指示灯5XD不亮相序不正确继电器2 JXW缺陷指示灯缺陷转动拨动开关到1或2检查继电器2 JXW检查指示灯5XD2真空泵运行，指示灯1XD不亮指示灯缺陷检查指示灯1XD3SF6压缩机运行，指示灯2XD不亮指示灯缺陷检查指示灯2XD4冷冻机运行，指示灯3XD不亮指示灯缺陷检查指示灯3XD5电加热工作，指示灯4XD不亮指示灯缺陷检查指示灯5XD6真空泵电机不转小型断路器不工作电动机过载电动机缺陷接触器缺陷检查断路器1DL检查热继电器1RJ检查真空泵电机检查线圈1C和触点7SF6压缩机电机不转断路器熔断电动机过载接触器缺陷电动机缺陷检查断路器2DL检查热继电器2RJ检查线圈2C和触点检查电动机8冷冻压缩机不转断路器熔断电动机过载接触器缺陷电动机缺陷刚通电或停机时间少于3分钟检查断路器3DL检查热继电器3RJ检查线圈3C和触点检查电动机请稍候9冷冻压缩机转，

<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平

四平SF6气体抽真空充气装置标定数据因随意更改标定数据，会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。4.10 测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤，测试下一项数据。5)全部测试完成后，关闭电源。5.注意事项1.仪器应放置在位置，防止摔坏，避免剧烈震动。2.仪器使用前，应及时充电。3.充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要6 至 8个小时。4.仪器内部使用高容量锂电池，因为电池特性。所以建议仪器长时间不用时，能够每1至2个月冲一次电。以保持锂电池的活性。5.仪器不用时，应放入铝合金包装箱，并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定，以确保准确性。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接，查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟，传感器灵敏度降低发送至厂家进行校准传感器失效发送至厂家进行维修露点值偏低灵敏度太高发送至厂家进行校准充电指示灯不亮电路故障检查电路电池电压太低充电蜂鸣器不响蜂鸣器故障更换蜂鸣器电路故障检查蜂鸣器电路蜂鸣器响不停电路故障检查仪器传感器输出线松脱检查传感器连接线报警点设置太低重新标定设置LCD无显示LCD连接不好检查连接线插件电压低于5.8V充电或更换电池电路故障送我公司维修7.保修及技术支持本产品免费保修期为一年，但提供终身维修服务。

<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平
<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平

四平SF6气体抽真空充气装置 SF6气体泄漏智能监控报警系统是根据《SF6法规》，为在安装有SF6设备的配电装置室的工作人员提供人身保护而设计、开发的智能型在线监测系统。它主要检测开关室SF6气体浓度含量和氧气含量，当环境中SF6气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术，能检测到10~5000ppm浓度的SF6气体，不仅可以达到保障人身的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。本系统可为广泛应用于各种电压等级的SF6开关室、SF6开关室、组合电气室（GIS室）、SF6主变室等。1.2、主要特点 超限报警泄漏时自动启动风机排风功能； 环境中O2含量检测功能；缺氧时自动报警，自动排风； 大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快； SF6、O2气体含量超标时，风机自动启动功能； 定时排风功能； 报警时启动强制排风功能； 相关历史数据存储及检索功能； 温度、湿度检测、报警及显示； 语音提示报警功能；

四平SF6气体抽真空充气装置电源连接本装置的供电电源为三相交流（五芯制，需接零线）50HZ 380V±10％，总功率≤5KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。五、操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。5.1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：开真空泵抽真空前，根据需要决定是否连接管路排放至室外。开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。凡需要观察真空度时，按下电阻真空计开关，电磁阀工作灯亮，观察完毕后随时关闭电阻真空计开关。

<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平

四平SF6气体抽真空充气装置注意事项1、仪器应放置在位置，防止摔坏。避免剧烈震动。2、勿测有腐蚀性的气体。3、仪器使用前，应及时充电。4、充电时只需将电源线接入220V插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时。附 录 ：(六氟化硫断路器含水量测量要求)测 试 内 容 标 准 （μl/l 20℃）六氟化硫断路器出厂和大修中（整体装复以前）应分别测量开断单元和支柱单元水份值。≤150 交接时由支柱下部充气接口测量断路器水份值。≤150 运行中由支柱下部充气接口测量断路器水份值。测试周期按“预试规程”规定。≤200运行中，必要时（开断单元漏气、解体过开断单元）六氟化硫断路器应由联箱内自封接头处单独测量开断气室含水量。≤300

<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平

四平SF6气体抽真空充气装置功能检测（功能检测）测试各个模块，各个功能是否工作正常，此界面可以用于系统的检修查看和型式试验 系统帮助（系统帮助）此界面下留有公司的详细信息，传真、售后服务电话。2.3.6、配置时间（配置时间）轻触旁边表盘‘’，‘’，‘’，‘’，‘’可以配置主机相关内容。根据表盘信息修改时间参数。2.4、实时数据（实时数据）此界面下可以远程启动风机，启动对应编号风机，启动对应编号风机时间。可以粗略的观察系统工作状态，是否有报警信息。编号： 00：广播地址，通知操作所以的风机控制器01....16：通信地址，针对对应编号的风机控制器进行操作点击启动按钮：对应编号的风机控制器将开启。点击停止按钮：对应编号的风机控制器将关闭。点击详细数据将进入如下界面：（气体实时数据）左边按钮：为进入相关实时数据界面按钮。上一页、下一页：当单页数据超过10个，可以通过这两个按钮查看其他多个数据。（温湿度实时数据）左边按钮：为进入相关实时数据界面按钮。上一页、下一页：当单页数据超过10个，可以通过这两个按钮查看其他多个数据。（风机动作实时数据）左边按钮：为进入相关实时数据界面按钮。上一页、下一页：当单页数据超过10个，可以通过这两个按钮查看其他多个数据。2.5、历史数据（气体历史报警数据）左边按钮：为进入相关历史数据界面按钮。上一页、下一页：当历史数据超过10个，可以通过这两个按钮查看其他多个数据。（温湿度历史报警数据）左边按钮：为进入相关历史数据界面按钮。上一页、下一页：当历史数据超过10个，可以通过这两个按钮查看其他多个数据。（风机动作历史数据）左边按钮：为进入相关历史数据界面按钮。上一页、下一页：当历史数据超过10个，可以通过这两个按钮查看其他多个数据。

<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平
<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平

四平SF6气体抽真空充气装置 敬告尊敬的用户：如果您是次使用本产品，敬请注意以下事项：?测量开始，首先全部打开面板上的流量阀，然后用仪前面板上的针型阀调节流量。测量结束，则反之操作。?本设备内置大容量锂电池，充满电后理论可连续工作10小时。?露点仪放置长时间不使用时，在测试管道和气室中会剩有部分空气，因此在次测试时，其中的高湿气体会影响其测试速度，因为被测SF6气体达到饱和前需要先要将空气中的湿气带走。所以我们会发现当测试第二台SF6电气设备及以后再测量的速度就会很快（1-2分钟）。?打印数据时，建议插上AC220V电源，增加电池使用时间。一、产品特点及技术参数产品特点智能校准传感器探头可自动校准零点，保证每次测量的准备性；快速省气开机进入测量状态后每SF6气隔露点测定时间为1min左右；可靠采用德国原装进口自锁接头，可靠、不漏气；海量存储采用大容量数据存储设计，多可存储800组测试数据；高清显示彩屏直接显示露点、微水、环境温度、环境湿度、时间、日期及露点曲线等；智能接口配备RS232接口，可与PC机串口相连，进行数据传输；移动测量内置8000mAh可充锂电池，一次充满理论可连续工作10小时；测值精准增加了温度补偿功能，保证了各种温度条件下的测量结果的准确性技术参数露点测量范围－80℃～＋ 20℃测量精度±0.5℃（－40℃～＋ 20℃）；±1℃（－60℃～-40℃）；±2℃（－80℃～－60℃）响应时间63％需5秒，90％需45秒/63％需10秒，90％需240秒环境温度－40℃～＋80℃环境湿度0～100％ RH显示器件3.5寸彩色液晶显示器电源AC 220V；内置8000mah充电电池：一次充满可使用10小时重量5公斤尺寸250 mm×150 mm×300mm工作温度－30℃～＋60℃

<四平>天正华意电气设备有限公司 气体泄露定量报警系统四平 <四平>天正华意电气设备有限公司

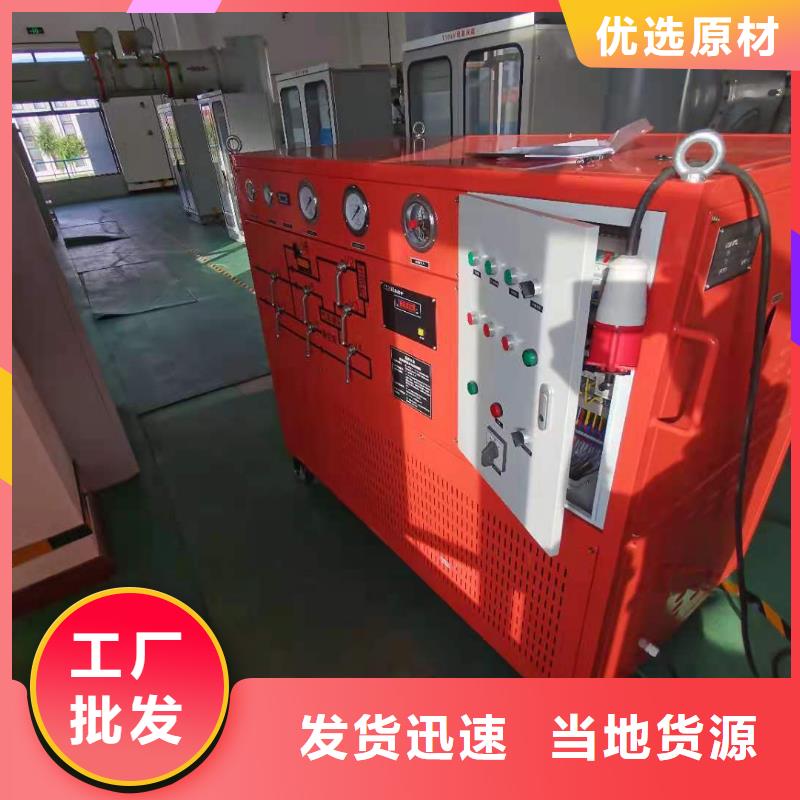

四平SF6气体抽真空充气装置TH-7T-15-50型SF6气体回收装置说 明 书青岛天正华意电气设备有限公司注 意1.SF6压缩机严禁使用氧气等易燃易爆气体进行检漏。2.SF6压缩机严禁使用本机打高压空气检漏。检漏气体可采用工业氮气。3.SF6压缩机严禁压缩机自行抽真空和真空运行。4.回收装置长时间不运行，运行时对SF6压缩机进行点动式运行2-3次，时间间隔为10分钟。目 录一、用途及型号说明 、用途描述适用范围 设计方案 技术特点 外观５二、技术描述主要部件性能参数 、简明参数表主要技术参数描述７三、工作原理和结构特征９四、开机前的工作１０4.1、注意要点管路连接油位检查冷冻系统检查、电源连接１２五、操作说明及注意事项１ 、抽真空１３ 回收贮存、充放灌瓶、净化、干燥１６六、维修和保养 真空泵 使用中注意事项１６6.1.2换油期换油方法、SF6压缩机１７ 使用注意事项 换油期１８6.2.3换油方法冷冻系统１８系统描述 冷冻压缩机 、净化、干燥系统 油分离器2干燥过滤器仪表、常见故障和方法２０7.1、电器２０7.2、真空泵２１ SF6压缩机２２7冷冻系统净化干燥系统２３7.6、仪表２３八、售后服务２４一、用途及型号说明1.1、用途描述SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。

四平SF6气体抽真空充气装置 本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。1.1.1适用范围本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。1.1.2设计方案本装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。技术特点内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。1一体化的设计和较小的体积便于移动和使用。1.2.3、的过滤免维护系统，极大保证了回收SF6气体的质量。内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。所有电气系统均采用优质品牌。优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。整机为风冷无需外接水源。、内置温度保护系统即使在-30摄氏度下也能正常工作。内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。所有球阀为密封元件具有自动补偿性能。
